Sierra automática de doble columna
Sierra automática de cinta de doble columna con CNC y rotación hasta 60° en ambos sentidos, ideal para corte de perfiles metálicos. Equipada con pantalla táctil y múltiples configuraciones automatizadas para un rendimiento de alto nivel.
Descripción

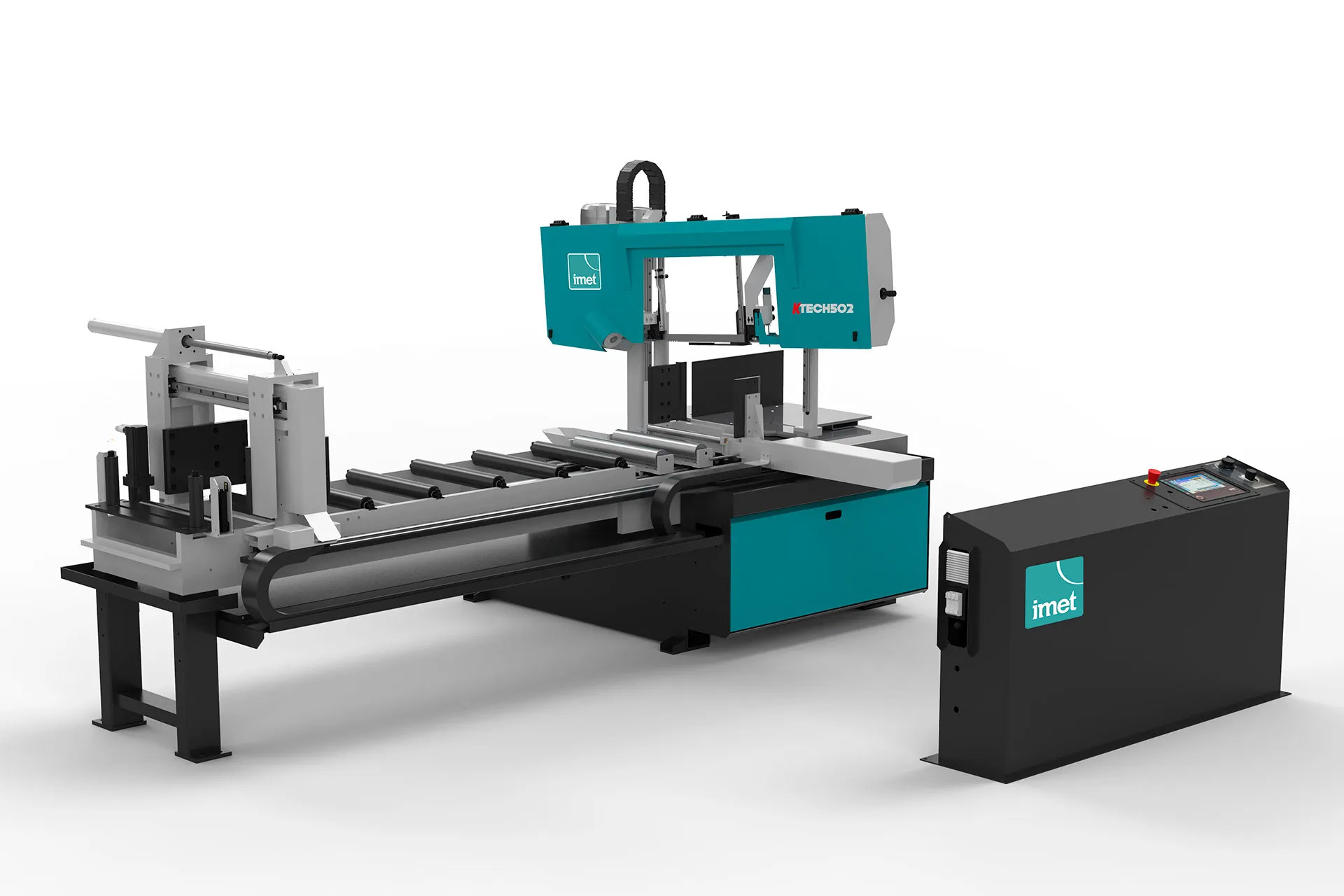

La KTECH 502 F2000 es una sierra automática de cinta de doble columna, diseñada para satisfacer las exigencias del corte industrial de perfiles y materiales estructurales. Gracias a su capacidad de rotación de arco hasta ±60° y su control numérico CNC, permite cortes automáticos precisos y configuraciones avanzadas, tanto simétricas como asimétricas.
Incorpora una pantalla táctil de 10” de fácil uso, que permite gestionar los parámetros de corte, crear líneas y secuencias de trabajo, y controlar todos los movimientos de la máquina. Su diseño robusto con arco en acero tubular, inclinación de 6° y guía lineal doble asegura estabilidad y calidad en cada corte. El sistema de avance incluye un carro de alimentación de 2000 mm (opcional hasta 6000 mm), motor sin escobillas y rodillos integrados.
Además, ofrece una alta versatilidad gracias a su compatibilidad con accesorios opcionales como dispositivos para corte en paquete, sistema de marcado por tinta, soluciones automatizadas de carga y descarga, y conectividad Industry 4.0 Ready.
Opcionales:
Descenso automático del arco (motor brushless): Control CNC del descenso y biblioteca de materiales integrada.
Control de desviación: Asegura tolerancias de hasta ±0,2 mm.
Dispositivo de corte en paquete: Corte de conjuntos de piezas hasta 500×250 mm.
Láser de seguimiento: Posicionamiento guiado por láser.
Conectividad Industry 4.0 (SAWFACTORY, OneLoad, RealTime): Integración con MES, gestión remota, transferencia de listas de corte.
Sistema de marcado por tinta: Identificación de piezas directamente en el material.
Protecciones metálicas y fotocélulas: Cumplimiento con normativa CE.
Sistemas de carga y descarga automáticos: Rodillos, empujadores neumáticos/hidráulicos, almacenes y cadenas de alimentación.
Características
Pantalla táctil de 10”
El modelo KTECH 502 cuenta con una interfaz táctil de 10 pulgadas que facilita el manejo de todos los parámetros operativos. Desde la pantalla se pueden definir tipos de corte (simétrico, asimétrico o puntiagudo), cantidades, y programar la secuencia de avance del carro alimentador.
Sistema de expulsión configurable
Permite seleccionar entre tres modos de expulsión: sin expulsión, expulsión de una sola pieza o de todos los cortes. También es posible ajustar el tiempo de expulsión desde el panel de control.
Uso del carro como tope de medida
El carro alimentador puede funcionar como tope de medición en modo semiautomático, posicionándose con precisión desde el panel de control. Esto permite aprovecharlo como referencia sin necesidad de usar el tornillo de banco.
Control CNC con 4 ejes
La máquina permite el control de cuatro ejes: desplazamiento lateral y cierre de mordaza, avance del material y rotación del arco. Todos estos movimientos se configuran fácilmente desde la pantalla táctil.
Arco tubular robusto
El arco está construido en acero tubular soldado y presenta una inclinación de 6° para optimizar la penetración de la hoja en el material. Su desplazamiento se realiza mediante guía lineal doble con patines de bolas recicladas.
Rotación del arco motorizada
El arco se mueve gracias a un motorreductor con inversor, y su posición se bloquea con un pistón hidráulico al alcanzar el ángulo deseado. Durante el giro, un chorro de aire limpia la zona para mantener la precisión.
Hoja de corte de alto rendimiento
Equipada con hoja de 4250×34×1,1 mm y tensión de 1900 kg/cm², regulada por variador de velocidad entre 18 y 100 m/min, lo que permite adaptarse a distintos materiales y aumentar la vida útil de la cinta.
Sistema palpador mecánico
Detecta automáticamente el punto de inicio del corte y permite un acercamiento rápido del material. El extremo de la pieza se coloca sobre la guía móvil, equipada con microinterruptor de control.
Carro alimentador
Incluye de serie un carro de 2000 mm (opcional hasta 6000 mm), con inclinación ajustable y mesa de rodillos integrada. El sistema utiliza un motor brushless BMH de 2,5 N·m con transmisión por cremallera y piñón.
Alta precisión de corte
Gracias a un codificador de corrección automática, se asegura un control preciso del tamaño de las piezas. Además, el sistema de lectura del ángulo está desplazado del centro para una mayor fiabilidad.
Lubricación mínima incluida
La máquina incorpora de serie un sistema de doble lubricación (nebulizador y aceite emulsionable), con activación desde el panel. Incluye también un sistema de lubricación mínima para reducción de residuos.
Pistola de limpieza
Incluye pistola integrada para limpieza de residuos en la zona de corte, garantizando así el buen estado operativo de la máquina.
Información técnica
| Capacidad de corte a 0º | Redondo: 350mm Cuadrado: 330mm Rectángulo: 500x310mm |
| Capacidad de corte sx)º | Redondo: 300mm Cuadrado: 300mm Rectángulo: 300x320m |
| Capacidad de corte dx)º | Redondo: 300mm Cuadrado: 300mm Rectángulo: 300x320mm |
| Capacidad de corte a 60º (sx) | Redondo: 150mm Cuadrado: 150mm Rectángulo: 150x320mm |
| Capacidad de corte 60º (dx) | Redondo: 150mm Cuadrado: 150mm Rectángulo: 150x320mm |
| Capacida de corte en paquete-desperdicio | Máx:500x250mm Mín:130x20mm Desperdicio:255mm |
| Capacidad de corte a 0º por pieza (C45) | 250mm |
| Diámetro mínimo | 10mm |
| Longitud mínima de corte | 25mm |
| Desperdicio mínimo no alimentable | 240mm (único corte 90º) |
| Dimensión de la cuchilla | 4250x34x1,1mm |
| Velocidad de la cuchilla | De 18 a 100m/mm |
| Motor de la cuchilla | 2,2 KW |
| Tensión de la cuchilla | 1900kg/cm2 |
| Carrera carro avanzador | 2000mm (en opción 3000/6000mm) |
| Motor carro avanzador | Sin cepillo BMH 2,5 N-m |
| Carga máxima en el alimentador | 2000kg |
| Motor de rotación | 0,55 Kw |
| Motor de central hidráulica | 0,55 Kw |
| Peso – Altura de zona de trabajo | 2250kg 845mm |
